Майстерність встановлення MBR: критичні польові протоколи від спеціаліста з систем водовідведення
За 23 роки проектування та введення в експлуатацію мембранних біореакторів я задокументував, як одна помилка встановлення-наприклад, неправильна відстань між мембранними касетами чи дефектна труба пермеату-може спровокувати незворотне забруднення, зменшити швидкість потоку на 40–60% і призвести до витрат на передчасну заміну понад 500 тисяч доларів США.MBR потребують над-точної інтеграції біологічних, гідравлічних і мембранних систем. Нижче наведено-випробувані в бойових діях обов’язкові вимоги встановлення, які рідко згадуються в посібниках постачальників.
I. Попереднє -встановлення: від складу до басейну
1.1 Перевірка матеріалу та конфігурації мембрани
Промислові проти муніципальних систем:
- ПВДФ мембранидомінують у муніципальному застосуванні, але катастрофічно виходять із харчових стічних вод, насичених олією/жиром- (＞50 мг/л туману). Для боєнь або нафтопереробних заводів,PTFE мембраниз гідрофобними поверхнями не-обговорюються. Модернізація молочного заводу показала зниження потоку PVDF на 80% за 3 місяці; ПТФЕ стійкий >25 LMH після корекції-.
Орієнтація касети:
- Паралельний потік(вирівнювання заголовка від-до-кінца) мінімізує мертві зони, але вимагає 1,2× ширини басейну.
- Потік серії(колектори в шаховому порядку) підходить для вузьких басейнів, але існує ризик дисбалансу потоку на 15–20%. Лазерне{3}}сканування розмірів басейну перед завершенням макета.
1.2 Кондиціонування біореакторів: забутий каталізатор
Посів активного мулу:
- Введіть 2500–3000 мг/л MLSS із робочих біореакторів за 72 години до -занурення мембрани.
- Критичний параметр: співвідношення F/M 0,05–0,1 кг БПК/кг MLSS/день. Вищі коефіцієнти викликають необоротне засліплення пор під час введення в експлуатацію.
Попереднє-калібрування аерації:
- Дифузори з дрібними{0}}бульбашками мають досягати >2,0 мг/л DO-в басейніранішемембранне занурення. Запуск фабрики електроніки не вдався через те, що градієнти DO коливалися від 0,8–4,2 мг/л-мембрани засмічувалися асиметрично.
Пере-контрольний список перевірки перед встановленням:
| КПП | Прийнятний поріг | Інструмент перевірки | Наслідок відхилення |
|---|---|---|---|
| Рівність бетонного басейну | Менше або дорівнює 3 мм/м² | Лазерний рівень + пряма | Мембранні касетні стресові переломи |
| Уламки труб пермеату | Zero particulates >50 µm | Ендоскоп + тест в білих рукавичках | Заблоковані заголовки, згортання потоку |
| Концентрація MLSS | 2500±300 мг/л | Портативний аналізатор TSS | Шок біомаси під час введення в експлуатацію |
| Залишки будівельної хімії | Хлор<0.1 ppm, oils ND | Колориметр Hach DR900 | Окислення мембрани/забруднення поверхні |

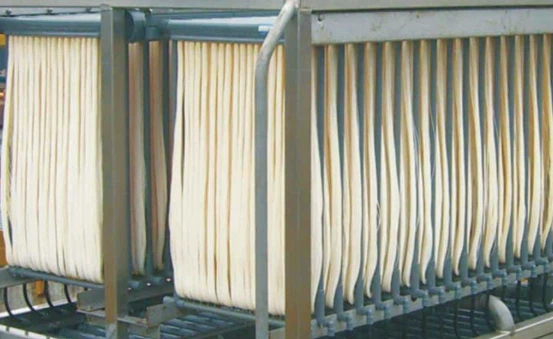

II. Встановлення мембранної касети: протоколи хірургічної точності
2.1 Керування та занурення: уникнення помилок на 10 000 доларів США
- Підйом краном: Використовуйте стрижні з 4-точковим кріпленням. Одноточкові підйомники згинають рами >2 градуси, вирівнюючи волокна.
- Швидкість занурення: Зменшення на 0,3 м/хв. Вищі швидкості захоплюють повітряні кишені, спричиняючи-зіткнення рам через плавучість.
- Прокладка проти-задиру: Якщо підлога раковини має абразивне покриття, підкладіть під рами 30-мм килимки EPDM.
2.2 Вирівнювання та відстань: геометрія визначає продуктивність
- Рівень толерантності: <2 мм/м (перевірено цифровим інклінометром).
- Inter-Cassette Gap: Мінімум 100 мм для рівномірного очищення повітрям. У Шанхайській очисній станції 70-міліметрові зазори спричинили на 30% менше розмивання в центральних касетах.
- Відстань від стіни: мінімум 200 мм для запобігання вихровому забрудненню.
III. Трубопроводи та прилади: приховані гідравлічні сифони
3.1 Трубопровід пермеату – тихий вбивця потоку
- Схил: 0,5 градуса вгору в напрямку колектора запобігає утворенню повітря.
- швидкість: Підтримуйте 1,0–1,5 м/с. Швидкості <0,8 м/с сприяють осіданню мулу; ＞2,0 м/с роз’їдає волокна PVDF.
- Гасителі пульсації: Встановлюйте, якщо частота ходу насоса перевищує 45 Гц, щоб запобігти втомі волокна.
3.2 Інтеграція системи очищення повітря
- Балансування колектора: регульовані отвори обов’язкові для кожного ряду касет. Польові вимірювання повинні показати <5% зміни потоку повітря.
- Матеріал труби: ВикористовуйтеSCH 80 ХПВХдля озоно{0}}стійких повітряних ліній. Стандартний ПВХ тріскається протягом 18 місяців при озонуванні.
IV. Введення в експлуатацію: 72-годинний протокол-зробіть або зламайте
Фаза 1:Кондиціонування мембрани (0–24 години)
- Флюс: 50% розрахункового потоку (наприклад, 15 LMH для номінального значення 30 LMH)
- Аерація: Безперервне грубе пузиріння (50 Нм³/год на касету)
- Пронизувати: рециркуляція в біореактор-ще ніколи не виписується
Фаза 2:Акліматизація біомаси (24–48 годин)
- Збільшуйте потік на 5 LMH/год до досягнення 80% проектного значення
- Контролювати TMP кожні 15 хвилин; перервати, якщо ΔP >0,3 бар/год
Фаза 3:Стабілізація (48–72 години)
- Підтримувати цільовий потік + цикли релаксації (9 хв фільтрації / 1 хв пауза)
- Продуктивність задовільно/незадовільно: стабільність TMP ±0,05 бар/год
V. Уникнення катастрофічних збоїв: заходи безпеки після-встановлення
5.1 Протокол паркування мембрани (>48 годин простою)
- Мокра парковка: Занурте в 200 ppm розчин NaHSO₃ (pH 3,5–4,0)
- Суха парковка: Промийте 1000 ppm лимонною кислотою + очищення N₂
5.2 Перше 90-денне блокування для технічного обслуговування
- Щодня: Запис TMP, флюсу, MLSS, ефективності видалення COD
- Щотижня: 0,1% лимонної кислоти CIP при 35 градусах (навіть якщо TMP стабільний)
- Щомісяця: Перевірка цілісності волокна (зниження тиску <5%/хв)
VI. Довгострокова-оптимізація продуктивності
Кореляція критичних даних:
- В'язкість шламу проти флюсу: MLSS >12 000 мг/л вимагає зменшення потоку на 0,5 LMH на 1000 мг/л збільшення.
- Температурна компенсація: Проникність падає на 2% на градус нижче 15 градусів -збільште SADm відповідно.
