Потік процесу
Будівництво індустріалізованої рециркуляційної системи аквакультури (RAS) в першу чергу включаєАквакультурні засоби, резервуари для культури, системи очищення води та пов'язані з ними технології .Дизайн та впровадження повинні базуватися на всебічному аналізіМісцеві кліматичні умови, фактори навколишнього середовища та біологічні характеристики цільових видів, дотримуючись принципівпрактичність, енергоефективність та висока продуктивність. Розширені технології та обладнання повинні бути використані для створення оптимальної екосистеми аквакультури під час вирівнювання з національними умовами Китаю .
Ras Construction - цеСпеціалізований дрібний інженерний проектЗалучення декількох дисциплін, таких якМорська наука, біологія, електромеханічна інженерія, приладобудування, гідравліка, будівництво та технологія аквакультури. його розвиток повинен покладатися наНаукові дослідження, інтеграція мультидисциплінарної експертизи, щоб забезпечити систему технологічно вдосконаленою, економічно життєздатною та оперативно керованою, в кінцевому рахунку досягненняВисокоефективність та екологічна продукція .
Після повторного тестування та оптимізації, доопрацьований потік процесу такий:
Культурний резервуар → Фільтр барабани → Фільтр високоефективності → Біопільтр → Температура Температура Так → Одиниця ультрафіолетової стерилізації → камера оксигенації → Система моніторингу якості води → Так для культури(Рисунок 9-13) .
Інженерний дизайн випадок системи очищення води
Далі наведено конкретне тематичне дослідження . на основі раніше вивченого потоку процесу, система розроблена з:
- Область рибної культури: 1,000 m²
- WaterDepth:0,8 м (Ефективний об'єм води: 800 м³)
- Максимальна швидкість кровообігу:400 м³/год (регульована витрата)
- Швидкість води: >95%
1. Дизайн висоти
- Кімната з водоймування:Площа підлоги 368 м², з метою висоти ± 0.00 M .
- Низький рівень відстійника та насосна кімната:Розташоване на висоті -1.8 M .
- Біофільтр:Побудований із залізобетону, розробленого на більш високій висоті:
- Botteelevation: +1.5 m
- TopeLevation: +3.5 m
- Ефективний об'єм води:100 м³ (10: 1 співвідношення до об'єму риби) .
Енергозберігаюча циркуляційна конструкція:
- Одноступеневий підйом:Вода перекачується з відстійника до біофільтра через фільтр високої ефективності .
- Потік гравітації:Потім вода протікає послідовно:
- Температура резервуара → УФ -стерилізаційна одиниця → камера оксигенації → танки культури .
- FlowControl: Регульований через роботу насоса та регулювання клапана .
Переваги:Енергоефективна, проста робота та низьке обслуговування .

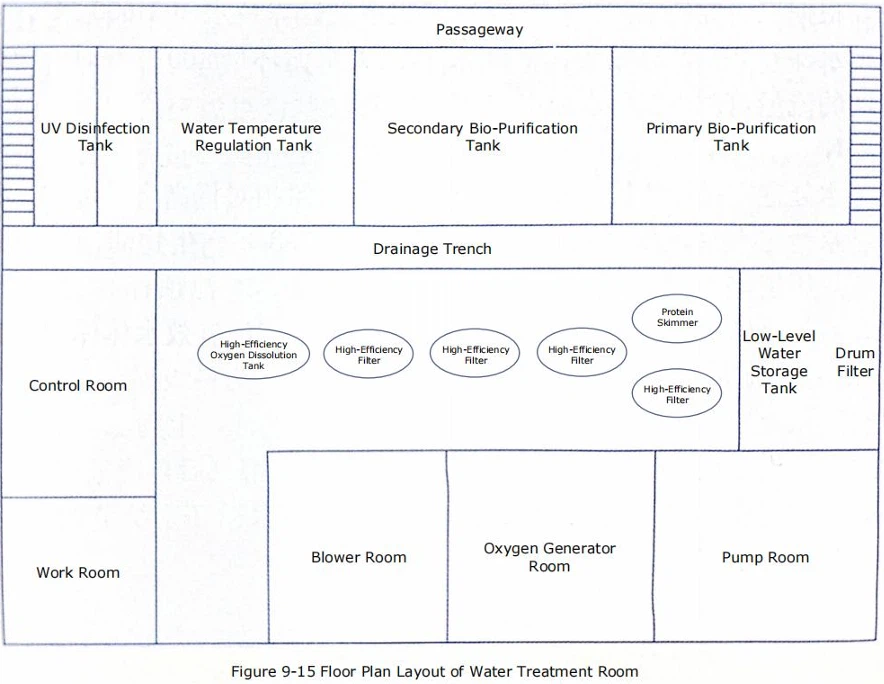

2. Обсяг очисної кімнати для очищення води
- Структура:Одноповерховий зНизький напівпрозорий дах,Стеля панелі ПВХ та 4 Skylights .
- Теплові переваги: Стійкий до вітру, літня теплоізоляція та збереження зимових тепла (рисунок 9-15) .
- Розміри: 24 . 5 м (довжина) × 15,0 м (ширина), схід.
Домовленість обладнання (три рядки):
①east Side (енергетичне обладнання):
PumProom, кімната генератора кисню, кімната для вентилятора коренів .
②Middle Row (фільтрація та оксигенація):
Drumfilter, високоефективна фільтр, білковий скім, камера оксигенації .
③ Західна сторона (одиниці лікування):
Первинний/вторинний біоплівці, резервуар для регулювання температури, модульний ультрафіолетовий стерилізатор .
- Контрольна кімната та робоча область: Південна сторона .
Переваги:Організована установка, експлуатаційна зручність та обтічне обслуговування .
3. Дизайн гідравлічного потоку
- Рибні резервуари:
Кругла формаз двома похилими вхідними трубами .
Конічне дноз центральним дренажом .
Обертальний потікСтворює радіальні струми для самоочищення .
- Sumpdrainage:
Відкритий канальний рівномірний потік дляприродна аерація .
- Біофільтри:
Первинний:Верхній вхід, нижній вихід .
Вторинна:Вхід внизу, верхній вихід .
FlowPattern:Композитний рух вгору забезпечує рівномірний контакт з біоплівкою .
- Uvsterilizer:
Дизайн типу каналу з чергуванням високих/низьких входів для продовження часу експозиції .
- Оксигенаційна камера:
Вода, що живуть киснем, доставляється череззакриті труби ПВХЩоб запобігти втраті .
4. Специфікація обладнання для очищення води
Докладніше про моделі, швидкість потоку та величини 9-1}} .

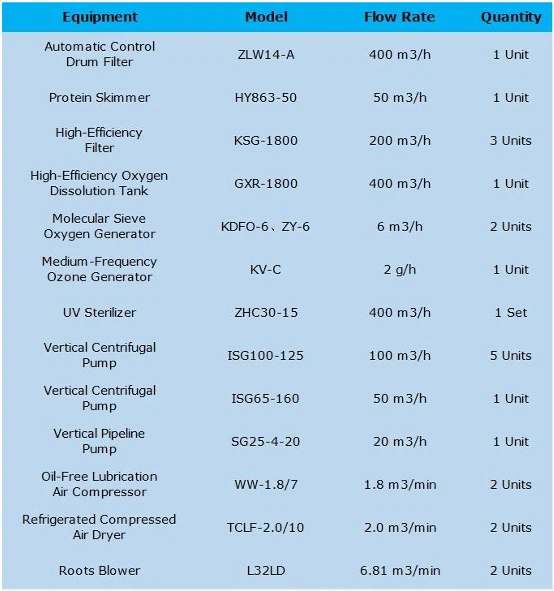

Таблиця 9-1: Список обладнання для очищення води
